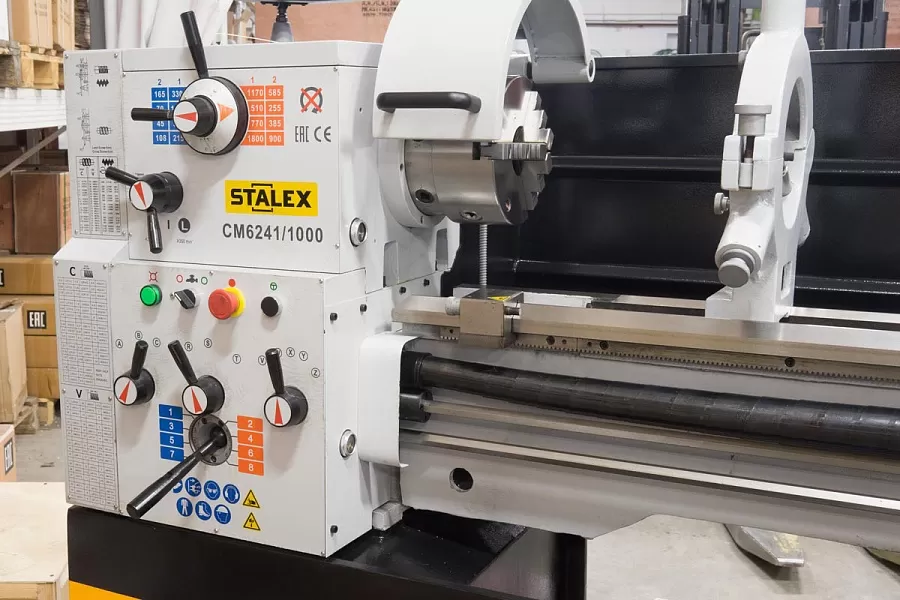

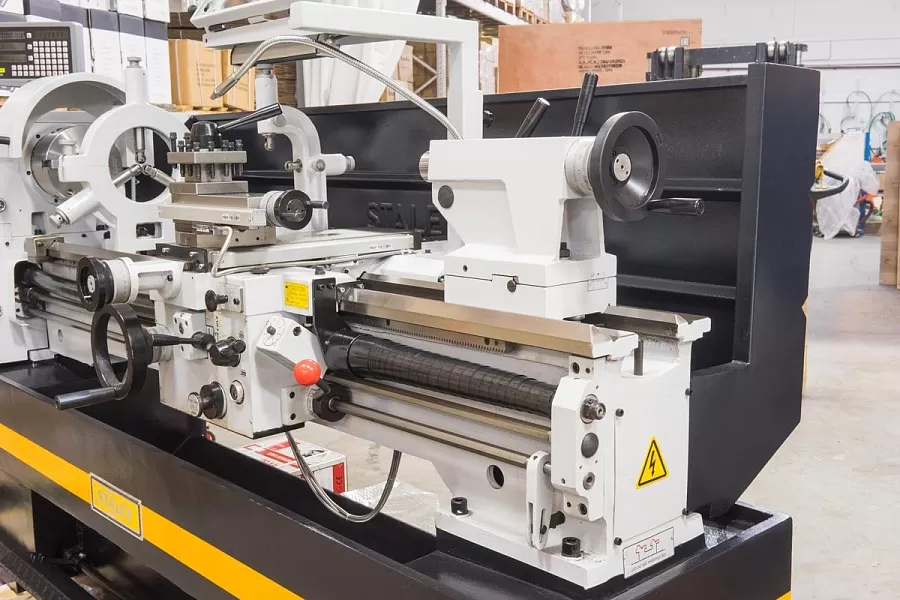

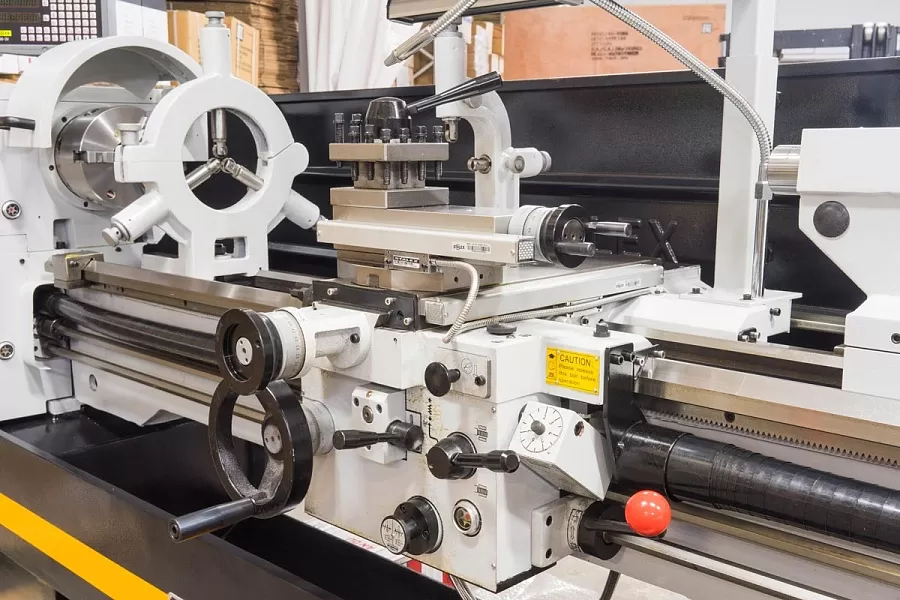

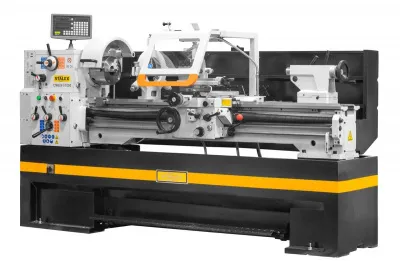

Токарно-винторезный станок STALEX CM6241/1000
Описание

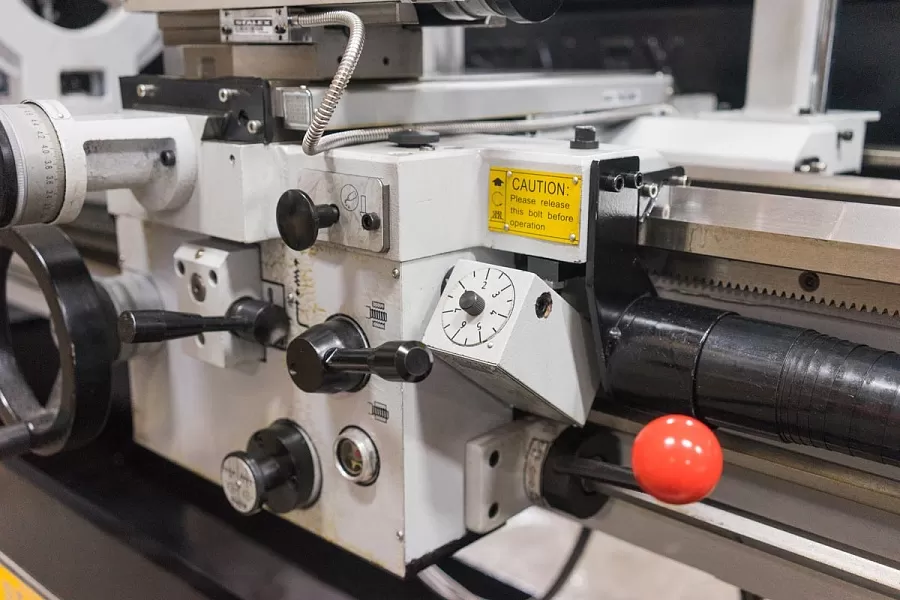

• Автоматическая продольная и поперечная подача

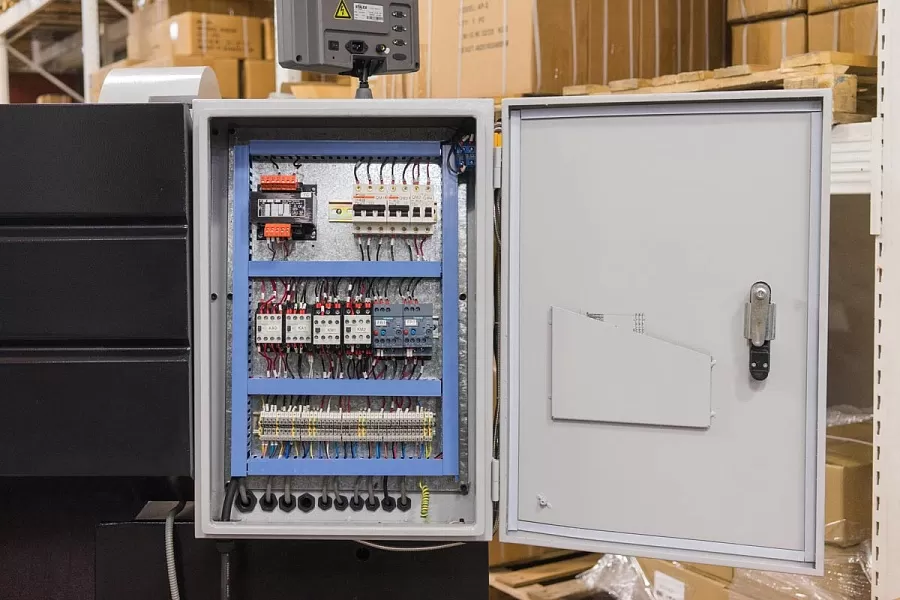

• Электрокомпоненты Siemens

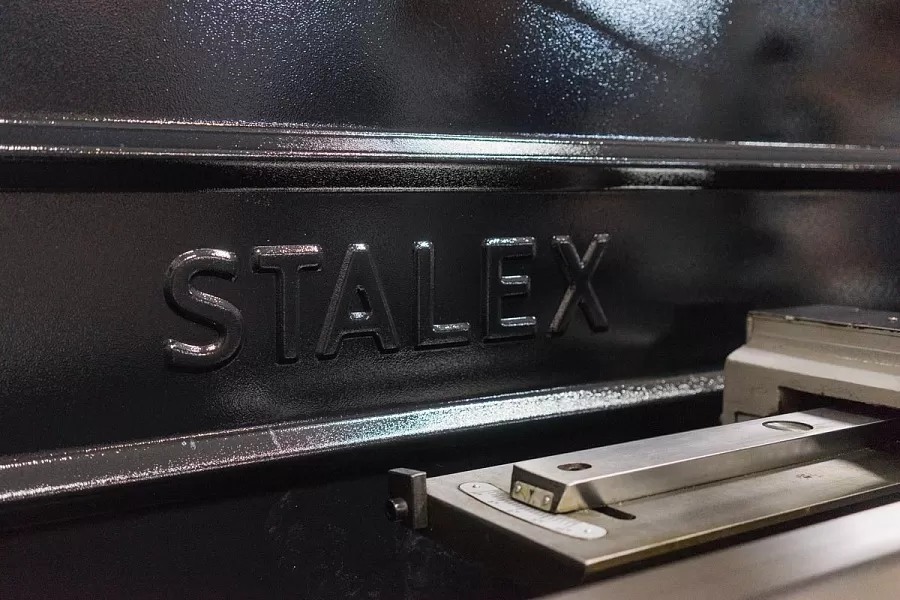

• Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
• Автоподача по двум осям X/Y.

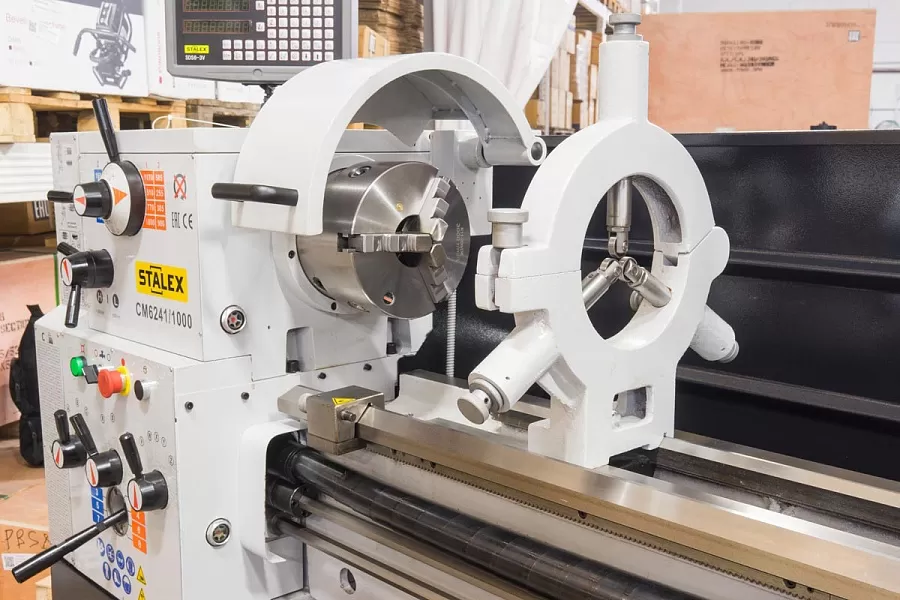

• Установлена защита патрона, защита инструмента, защита ходового винта
• Погрешность соосности шпинделя менее 0. 009 мм
• Погрешность биения токарного патрона менее 0. 05 мм

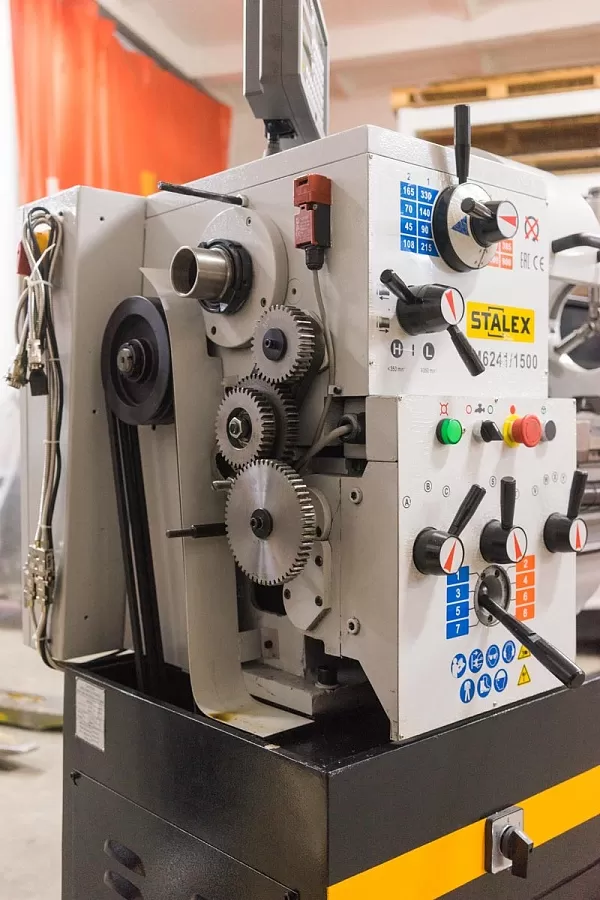

• Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
• Мощный 2-х ступенчатый двигатель рассчитан на продолжительную работу
• Шпиндель изготовлен с высокой точностью.
•Изготовлен в соответствии с европейскими стандартами.
• Электрокомпоненты Siemens
• Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
• Автоподача по двум осям X/Y.
• Установлена защита патрона, защита инструмента, защита ходового винта
• Погрешность соосности шпинделя менее 0. 009 мм
• Погрешность биения токарного патрона менее 0. 05 мм
• Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
• Мощный 2-х ступенчатый двигатель рассчитан на продолжительную работу
• Шпиндель изготовлен с высокой точностью.
•Изготовлен в соответствии с европейскими стандартами.
Характеристики
Модель: CM6241/1000
Диаметр обработки над станиной, мм: 410
Диаметр обработки над суппортом, мм: 255
Длина выемки (ГАП), мм: 190
Высота центров, мм: 205
Расстояние между центрами, мм: 1000
Ширина станины, мм: 250
Диаметр обработки над выемкой (ГАП), мм: 580
Диаметр отверстия шпинделя, мм: 52
Диапазон частот вращения: 16
Частота вращения шпинделя, об/мин: 45—1800
Предел продольных рабочих подач, мм/об: 0.05—1,7
Предел поперечных рабочих подач, 42 мм/об: 0.025—0.85
Метрическая резьба,39: 0,2-14 мм
Дюймовая резьба,45: 2-72 TPI
Диаметральная резьба,21: 8-44 DP
Модульная резьба,18: 0,3-3,5 MP
Торец шпинделя: D1-6
Внутренний конус шпинделя: MT6
Перемещение поперечного суппорта, мм: 210
Сечение резцов, мм: 20х20
Перемещение малого продольного суппорта, мм: 140
Мощность главного привода, кВт: 3,0/4,5
Диаметр пиноли задней бабки, мм: 50

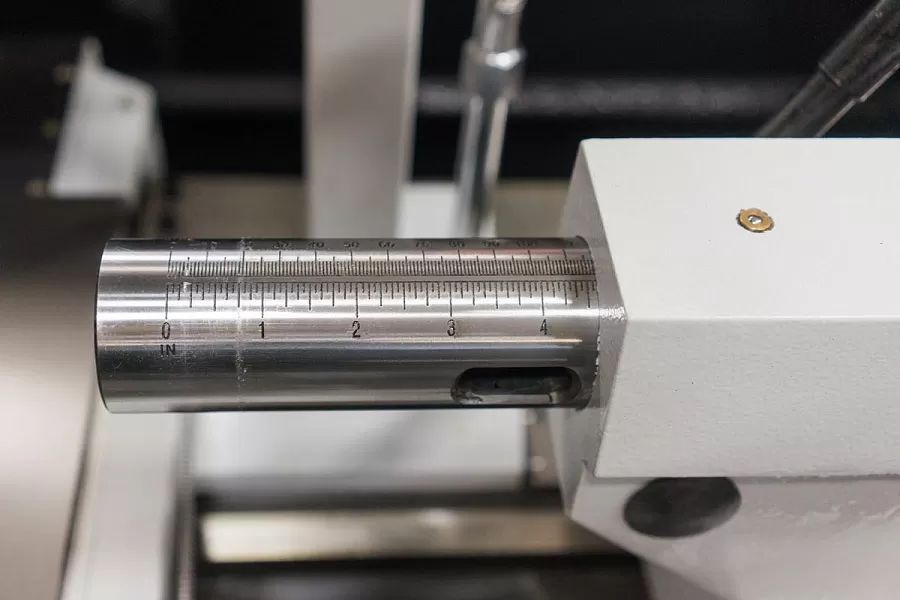

Ход пиноли задней бабки, мм: 120
Конус пиноли задней бабки: MT4
Смещение задней бабки, мм: ±13
Мощность насоса охлаждения, кВт: 0,1
Масса станка (нетто/брутто), кг: 1160/1350
Габариты станка, мм: 1940 850 1320
Габариты упаковки, мм: 2060х900х1640
